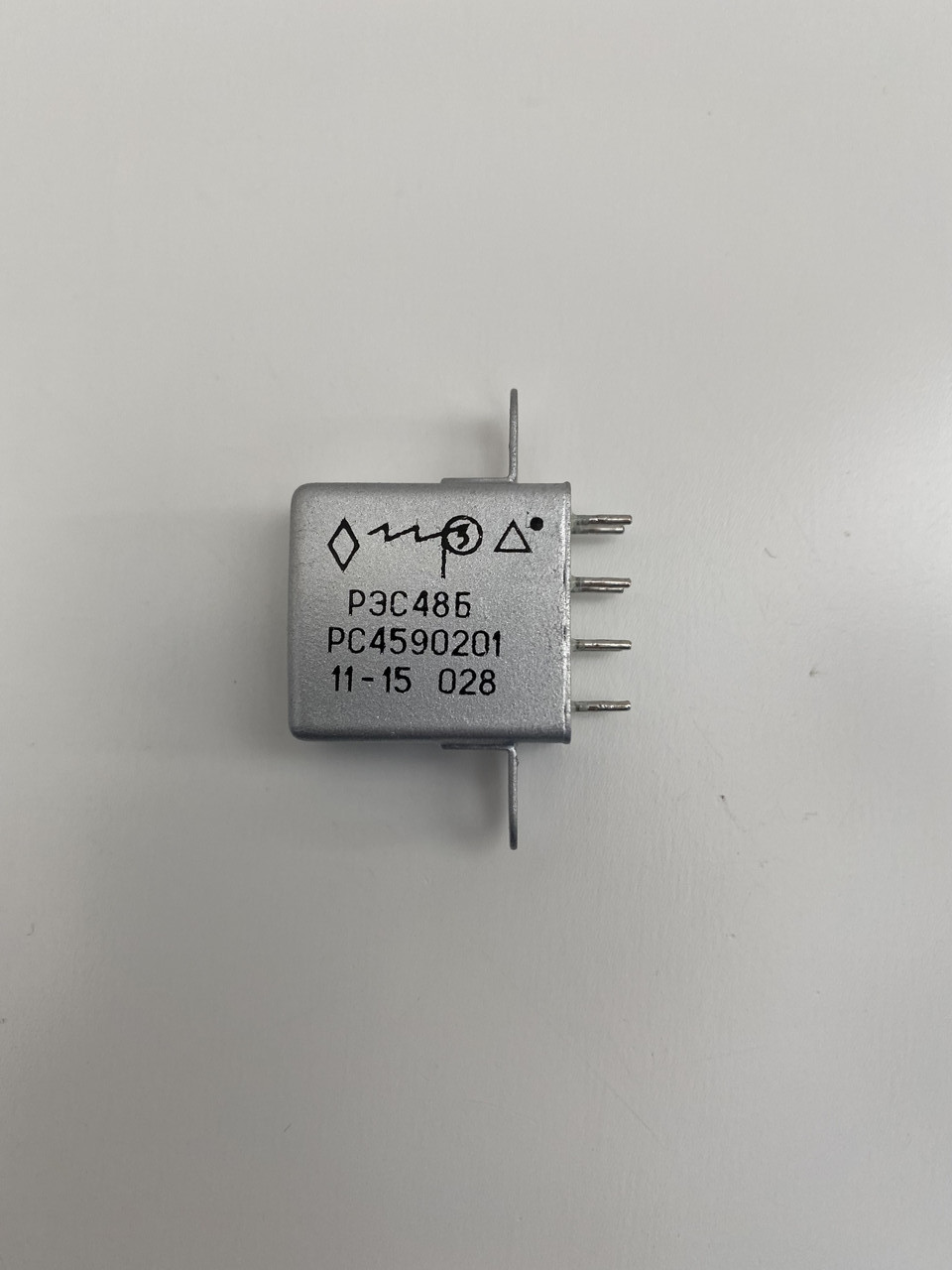

РЕС48Б-201 (РС4.590.201)

Реле РЕС-48Б РС4.590.201 герметичне, двопозиційне, одностабільне, з двома перемиканими контактами, що живиться постійним струмом, призначене для комутації електричних ланцюгів постійного та змінного струму частотою до 1100 Гц.
Реле РЕС-48Б відповідає вимогам ГОСТ 16121-86 і технічним умовам ЯЛ0.450.033ТУ.

Технічні характеристики реле РЕС-48Б РС4.590.201:
• Струм живлення... постійний;
• Опір обмотування, Ом... 540-660;
• Струм спрацьовування, мА... 23;
• Струм відпускання, мА... 3;
• Робоча напруга, В... 24-30;
• Опір ізоляції між струмовідними елементами, між струмовідними елементами та корпусом, МОм, не менш ніж:
  - у нормальних кліматичних умовах... 200;
  - в умовах підвищеної вологості... 10;
  - за максимальної температури (після витримки обмотування під робочою напругою) — 20;
• Випробувальна змінна напруга між струмовідними елементами, між струмовідними елементами та корпусом, В:
  - у нормальних кліматичних умовах... 500;
  - в умовах підвищеної вологості... 300;
  - у разі зниженого атмосферного тиску... 200;
• Час безперервного перебування обмотки під напругою не більш... 10 с;
• Час спрацьовування реле не більш ніж... 10 мс;
• Час відпускання не більш ніж... 5 мс;
• Маса реле:
  - РЕС48А не більш ніж... 15,5 г;
  - РЕС48Б не більш ніж... 17 г.
