К10-17А-Н90-1,5мкф
57 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 300 грн
- В наявності
- Оптом і в роздріб
- +380 (98) 151-78-76Радиодетали

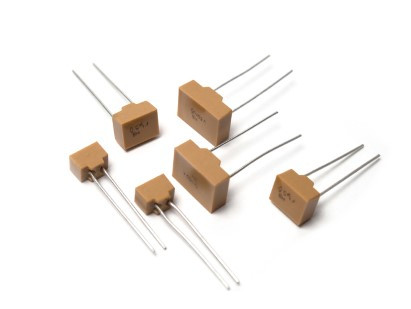

К10-17А
Конденсатори К10-17А керамічні монолітні постійної ємності універсального призначення.
Ізольовані, правильної форми, з односпрямованими виведеннями.
Призначені для роботи в ланцюгах постійного та змінного струму та в імпульсних режимах.
Допускають роботу в умовах підвищеної вологості без додаткового захисту.
Всекліматичне виготовлення (В).
Виготовляється в водостійкому (С) і неводостійкому виготовленні.
Технічні умови:
- приймання "ОТК" ОЖ0.460.172ТУ;
- приймання "ВП" ОЖ0.460.107ТУ;
— приймання "ОС" ОЖ0.460.107ТУ, ОЖ0.460.183ТУ.
Основні технічні параметри конденсаторів К10-17А:
- Діапазон номінальних ємностей... 2,2 пФ... 2,2 мкФ;
- Номінальна напруга... 50; 100 В;
- Група за температурною стабільністю... МП0; М47; ; М1500; Н20; Н50; Н90;
- Допущені відхилення ємності... ±5; ±10; ±20; +50/-20; +80/-20 %;
- Тангенс кута втрат, не більш ніж... 0,035;
- Опір ізоляції, не менш.... 4000 МОм;
- Відносна вологість повітря за температури +35 °C... 98 %;
- Діапазон температур... -60... +125 °С;
- Мінімальне напрацювання... 15 000 годин;
- Термін зберігання... 25 років.
Приклад позначення під час замовлення:
- К10-17а – Н50 – 680 пФ – В ОЖ0.460.107ТУ;
- К10-17С-а-М1500 – 0,01 мкФ ±10% – В ОЖ0.460.107ТУ;
- ОСК10-17а — МП0 — 100 В – 7500 пФ ±5% – 2 – В ОЖ0.460.107ТУ, ОЖ0.460.183ТУ.
Основні технічні характеристики керамічних конденсаторів К10-17А:
Тип конденсатора група ТКЕ |
Діапазон номінальних ємностей |
Номінальне напруга, В |
Допускні відхилення, ємності, % |
Ряд значений номінальної ємності |
Опір ізоляції, Мом |
Постійна часу Мом х мкФ |
Тангенс кута втрат |
Температура довкілля середовища, °С |
---|---|---|---|---|---|---|---|---|
К10-17А-П33 | 2,2 пФ… 0,01 мкФ | 50 | ±5; ±10; ±20 | Е24 | >10000 | >100 | <0,0015 | -60… +125 |
К10-17А-МП0 | 2,2 пФ… 0,051 мкФ | 50 | ±5; ±10; ±20 | Е24 | >10000 | >100 | <0,0015 | -60… +125 |
К10-17А-МП0 | 2,2 пФ… 0,015 мкФ | 100 | ±5; ±10; ±20 | Е24 | >10000 | >100 | <0,0015 | -60… +125 |
К10-17А-М47 | 2,2 пФ… 0,015 мкФ | 50 | ±5; ±10; ±20 | Е24 | >10000 | >100 | <0,0015 | -60… +125 |
К10-17А-М750 | 33 ПФ... 0,027 мкФ | 50 | ±5; ±10; ±20 | Е24 | >10000 | >100 | <0,0015 | -60… +125 |
К10-17А-М1500 | 75 ПФ... 0,039 мкФ | 50 | ±5; ±10; ±20 | Е24 | >10000 | >100 | <0,0015 | -60… +125 |
К10-17А-Н20 | 680 ПФ... 0,47 мкФ | 50 | ±10; ±20 | Е12 | >4000 | >100 | <0,035 | -60… +125 |
К10-17А-Н50 | 680 ПФ... 0,47 мкФ | 50 | +50/-20 | Е6 | >4000 | >100 | <0,035 | -60… +125 |
К10-17А-Н90 | 6800 ПФ... 2,2 мкФ | 50 | +80/-20 | Е6 | >4000 | >100 | <0,035 | -60… +85 |
- Ціна: 57 ₴
