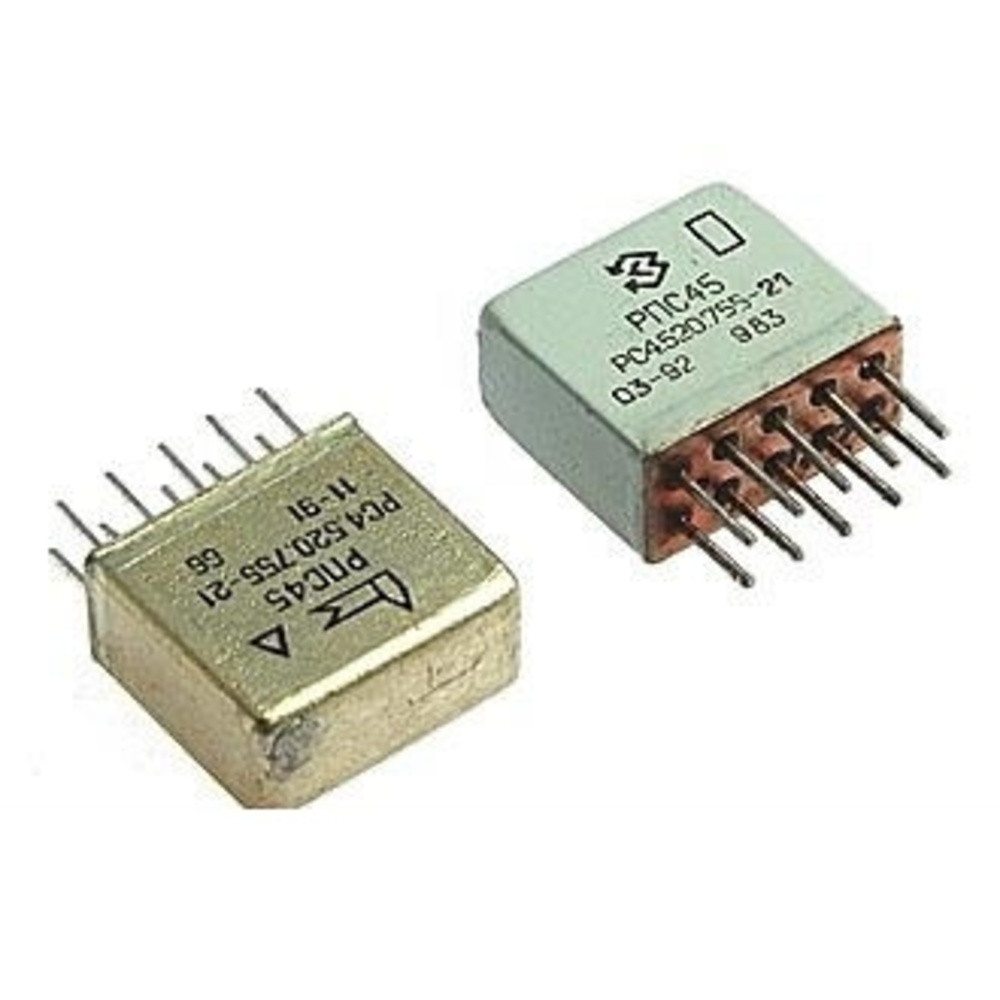

РПС45-755-21 ( РПС-45 РС4.520.755-21 )
330 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
+380 (66) 065-01-08
Фитосветильники- +380 (98) 151-78-76Радиодетали
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Реле РПС-45 РС4.520.755-21 герметичне, поляризоване, двостабільне, з двопозиційним регулюванням, з двома перемикними контактами, призначене для комутації електричних ланцюгів постійного та змінного струму частотою до 10000 Гц.
Реле РПС-45 відповідає ГОСТ 16121-86 і технічним умовам ЯЛ0.452.081 ТУ.
Конструктивні дані.
За конструкцією виводів реле поділяються на варіанти:
- РПС-45 зі штировими виведеннями;
- РПС-45-1 з планарними виведеннями.
Конструкція реле забезпечує фіксоване положення контактних груп у будь-якому стані реле під час зневодненого обмотування. Під час під'єднання позитивного полюса джерела живлення до виведення обмотування, позначеного А, а негативного — до виведення цієї ж обмотки, позначеного Б, замикаються контакти 12 і 22 з контактами 13 і 23; потім у разі під'єднання позитивного полюса джерела живлення до виведення обмотування, позначеного В, а негативного — до виведення цієї ж обмотки, зазначеної Г, замикаються контакти 12 і 22 з контактами 11 і 21. Одночасне подавання напруги на висновки А, Б, В, Г не допускається.
Робоче положення — будь-яке.
Технічні характеристики РПС-45 РС4.520.755-21:
Струм живлення обмотки — постійний.
Опір ізоляції між струмовідними елементами, між струмовідними елементами та корпусом, МОм, не менш ніж:
- у нормальних кліматичних умовах — 200
- за максимальної температури — 20
- в умовах підвищеної вологості — 10
Випробувальна змінна напруга, В:
в нормальних кліматичних умовах:
- між струмовідними елементами, між струмовідними елементами та корпусом — 180
- між обмотками та корпусом — 300
в умовах підвищеної вологості:
- між струмовідними елементами, між струмовідними елементами та корпусом — 150
- між обмотками та корпусом — 180
у разі зниженого атмосферного тиску:
- між струмовідними елементами, між струмовідними елементами та корпусом — 150
- між обмотками та корпусом — 180
Маса реле РПС-45 — 3,5 г, РПС-45-1 — 3,6 г.
Мінімальний термін експлуатації та термін зберігання реле в умовах опалювального сховища, а також вмонтованих у захищену апаратуру або з'єднаних зІП — 20 років.
Реле РПС-45 відповідає ГОСТ 16121-86 і технічним умовам ЯЛ0.452.081 ТУ.
Конструктивні дані.
За конструкцією виводів реле поділяються на варіанти:
- РПС-45 зі штировими виведеннями;
- РПС-45-1 з планарними виведеннями.
Конструкція реле забезпечує фіксоване положення контактних груп у будь-якому стані реле під час зневодненого обмотування. Під час під'єднання позитивного полюса джерела живлення до виведення обмотування, позначеного А, а негативного — до виведення цієї ж обмотки, позначеного Б, замикаються контакти 12 і 22 з контактами 13 і 23; потім у разі під'єднання позитивного полюса джерела живлення до виведення обмотування, позначеного В, а негативного — до виведення цієї ж обмотки, зазначеної Г, замикаються контакти 12 і 22 з контактами 11 і 21. Одночасне подавання напруги на висновки А, Б, В, Г не допускається.
Робоче положення — будь-яке.
Технічні характеристики РПС-45 РС4.520.755-21:
Струм живлення обмотки — постійний.
Опір ізоляції між струмовідними елементами, між струмовідними елементами та корпусом, МОм, не менш ніж:
- у нормальних кліматичних умовах — 200
- за максимальної температури — 20
- в умовах підвищеної вологості — 10
Випробувальна змінна напруга, В:
в нормальних кліматичних умовах:
- між струмовідними елементами, між струмовідними елементами та корпусом — 180
- між обмотками та корпусом — 300
в умовах підвищеної вологості:
- між струмовідними елементами, між струмовідними елементами та корпусом — 150
- між обмотками та корпусом — 180
у разі зниженого атмосферного тиску:
- між струмовідними елементами, між струмовідними елементами та корпусом — 150
- між обмотками та корпусом — 180
Маса реле РПС-45 — 3,5 г, РПС-45-1 — 3,6 г.
Мінімальний термін експлуатації та термін зберігання реле в умовах опалювального сховища, а також вмонтованих у захищену апаратуру або з'єднаних зІП — 20 років.

Технічні характеристики реле РПС-45:
Технічні характеристики | Значення |
---|---|
Опір ізоляції між струмовідними ланцюгами, струмовідними ланцюгами та корпусом, МОм: - у нормальних кліматичних умовах: - в умовах підвищеної вологості: - за максимальної температури: |
200 10 20 |
Електрична міцність ізоляції між обмотками та корпусом, В: | 300 |
Електрична міцність ізоляції між струмовідними ланцюгами та корпусом, В: | 180 |
Вібраційні навантаження: - діапазон частот, Гц: - прискорення, м/с2 (g): |
3000 200 (20) |
Лінійне прискорення, м/с2 (g): | 1000 (100) |
Механічний удар, одиничної дії з прискоренням, м/с2 (ударів): | 1500 (9) |
Механічний удар, багаторазової дії з прискоренням, м/с2 (ударів): | 400 (10000) |
Відносна вологість повітря за температури +35 °C: | до 98% |
Атмосферний тиск, Па: | от 1,33х10-6 до 3,04х105 |
Робоча температура довкілля, °C: | от -60 до +125 |
Маса реле, г: | 3,5 |
Мінімальний термін експлуатації, років: | 20 |
Основні електричні параметри реле РПС-45:
Номер паспорта реле РПС-45 |
Кількість груп контактів | Робоча напруга | Опір обмотування | Напруга | Час | Опір контактів | Діапазон комутації |
|||
---|---|---|---|---|---|---|---|---|---|---|
спрацьовування | відпускання | спрацьовування | відпускання | ток | напруга | |||||
В | Ом | В | В | мс | мс | Ом | А | В | ||
РПС-45 РС4.520.755 | 2П | 10,8…13,2 | 127…173 | 3,6…6,6 | - | <5,0 | - | 0,25 | 5x10-6...0,1 | 0,05...36 |
РПС-45 РС4.520.755-01 | 2П | 2,7…3,3 | 7,65…10,35 | 0,95...1,55 | - | <5,0 | - | 0,25 | 5x10-6...0,1 | 0,05...36 |
РПС-45 РС4.520.755-02 | 2П | 3,6…4,4 | 14,45…19,55 | 1,35…2,1 | - | <5,0 | - | 0,25 | 5x10-6...0,1 | 0,05...36 |
РПС-45 РС4.520.755-03 | 2П | 5,7…6,9 | 34,4...51,6 | 2,25…3,5 | - | <5,0 | - | 0,25 | 5x10-6...0,1 | 0,05...36 |
РПС-45 РС4.520.755-04 | 2П | 13,5…16,5 | 176…264 | 5,0…8,2 | - | <5,0 | - | 0,25 | 5x10-6...0,1 | 0,05...36 |
РПС-45 РС4.520.755-05 | 2П | 24…30 | 640…960 | 9…15 | - | <5,0 | - | 0,25 | 5x10-6...0,1 | 0,05...36 |
РПС-45 РС4.520.755-06 | 2П | 2,7…3,3 | 7,65…10,35 | 0,95...1,55 | - | <5,0 | - | 0,5 | 0,01...1,0 | 0,05...36 |
РПС-45 РС4.520.755-07 | 2П | 3,6…4,4 | 14,45…19,55 | 1,35…2,1 | - | <5,0 | - | 0,5 | 0,01...1,0 | 0,05...36 |
РПС-45 РС4.520.755-08 | 2П | 5,7…6,9 | 34,4...51,6 | 2,25…3,5 | - | <5,0 | - | 0,5 | 0,01...1,0 | 0,05...36 |
РПС-45 РС4.520.755-09 | 2П | 13,5…16,5 | 176…264 | 5,0…8,2 | - | <5,0 | - | 0,5 | 0,01...1,0 | 0,05...36 |
РПС-45 РС4.520.755-10 | 2П | 24…30 | 640…960 | 9…15 | - | <5,0 | - | 0,25 | 0,01...1,0 | 0,05...36 |
РПС-45 РС4.520.755-21 | 2П | 10,8…13,2 | 127…173 | 3,6…6,6 | - | <5,0 | - | 0,5 | 0,01...1,0 | 0,05...36 |
РПС-45 РС4.520.755-30 | 2П | 10,8…13,2 | 127…173 | 3,6…6,6 | - | <5,0 | - | 0,15 | 5x10-6...2,0 | 0,05...36 |
РПС-45 РС4.520.755-31 | 2П | 2,7…3,3 | 7,65…10,35 | 0,95...1,55 | - | <5,0 | - | 0,15 | 5x10-6...2,0 | 0,05...36 |
РПС-45 РС4.520.755-32 | 2П | 3,6…4,4 | 14,45…19,55 | 1,35…2,1 | - | <5,0 | - | 0,15 | 5x10-6...2,0 | 0,05...36 |
РПС-45 РС4.520.755-33 | 2П | 5,7…6,9 | 34,4...51,6 | 2,25…3,5 | - | <5,0 | - | 0,15 | 5x10-6...2,0 | 0,05...36 |
РПС-45 РС4.520.755-34 | 2П | 13,5…16,5 | 176…264 | 5,0…8,2 | - | <5,0 | - | 0,15 | 5x10-6...2,0 | 0,05...36 |
РПС-45 РС4.520.755-35 | 2П | 24…30 | 640…960 | 9…15 | - | <5,0 | - | 0,15 | 5x10-6...2,0 | 0,05...36 |
Характеристики
Основні атрибути | |
---|---|
Стан | Б/У |
Інформація для замовлення
- Ціна: 330 ₴
