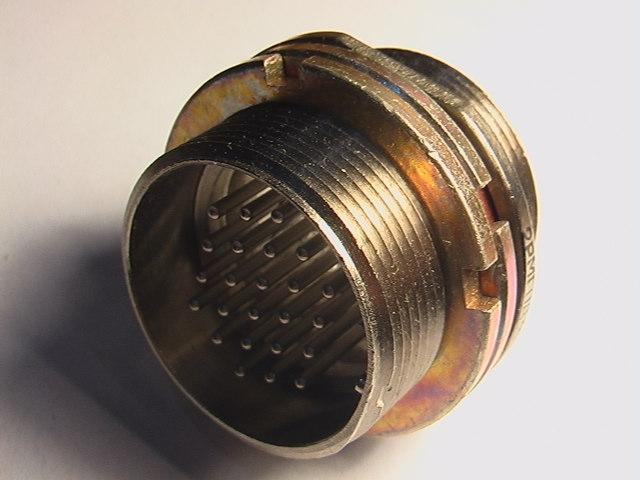

2РМГПД30Б24Ш5Е2

З'єднувач 2РМГПД30Б24Ш5Е2 — вилка герметична прохідний двостороння з нарізною фіксацією зчленованого положення.
Призначений для роботи в електричних ланцюгах постійного, змінного (частотого до 3 МГц) та імпульсного струмів.
Використовуються для з'єднання й роз'єднання електричних ланцюгів у вузлах і блоках радіоелектроночної апаратури загального та спеціального призначення.
Виделки 2РМГП виробляються одного конструктивного виконання через 11 типономінів кожного виконання.
Виделки кожного типу постачають двох варіантів виконання за теплостійкістю 100 і 200 °C.
З'єднання з'єднувачів нарізне, поляризація корпусів — одношпонкова.
Виделки 2РМГПД зчленовуються з розетками типу 2РМДТ, що випускаються за технічними умовами ГЕ0.364.126ТУ.
Покриття контактів — хімнікель.
Виготовляються для внутрішнього монтажу, у кліматичному виконанні УХЛ2.1 за ГОСТом 15150-69.

Категорія якості: «ОТК», «ВП», «ОСМ», «ОС».
Технічні умови:
  - приймання «1» бР0.364.103ТУ;
  - приймання «5» ГЕ0.364.140ТУ;
  - приймання «7» ГЕ0.364.140ТУ, П0.070.052;
  — приймання «9» ГЕ0.364.140ТУ, бР0.364.045ТУ.

Гарантійний термін зберігання з'єднувачів 2РМГПД — 25 років від дня виготовлення.
Гарантійне напрацювання:
  - 1000 годин у всіх режимах та умовах, що допускаються ТУ;
  - 100 000 годин у полегшеному режимі.
Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання.

Розшифрування умовного позначення:
2РМГПД30Б24Ш5Е2
30 — умовний розмір корпусу;
Б — вид корпусу: Б — блоковий (приладний);
24 - кількість контактів;
Ш — частина з'єднувача: Ш - вилка;
5 — позначення поєднання контактів;
Е — покриття контактів — хімнікель;
2 - теплостійкість 1 - 100 °C; 2 - 200°С.
