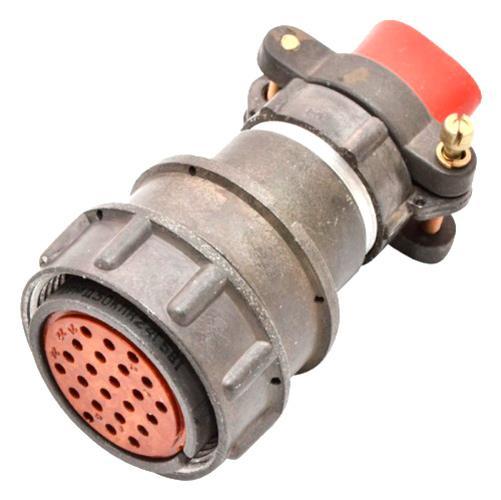

2РМД30КПЭ24Ш5В1 (2РМДТ30КПЭ24Ш5В1)

2РМД30КПН24Ш5В1 розетка кабельна з прямим патрубком, гайкою для екранованого кабелю та покриттям контактів сріблом
З'єднувач 2РМД30КПН24Ш5В1 циліндричний низькочастотний негерметичний об'ємний монтажу з нарізною фіксацією зчленованого положення.
Призначений для з'єднання й роз'єднання електричних ланцюгів постійного та змінного струмів частотою до 3 МГц за напруги 560 або 700 В залежно від типономінулу.
Використовується для роботи в вузлах і блоках радіоелектроночної апаратури загального та спеціального призначення.
З'єднувачі 2РМД виготовляються восьми конструктивних виконавців за 13 типономінів кожного виконання, лише 718 типоконструкцій.
З'єднувачі складаються з двох частин: розетки та вилки.
Розетки та вилки можуть бути як блоковими (приладними), так і кабельними.
Блокова частина з'єднувачів виготовляється без патрубків або з прямими патрубками, кабельна частина без патрубків, з прямими або кутовими патрубками.
Зчування з'єднувачів — нарізне, поляризація корпусів одношпонкова.
Покриття контактів — срібло або золото.
Призначені для монтажу з екранованими або неекранованими кабелями (проводами) водночас змінюється вигляд кінцевої гайки патрубка.
Під'єднання дротів до хвостовиків контактів — методом паяння.
Виготовляються для внутрішнього монтажу в кліматичному виконанні УХЛ2.1 за ГОСТом 15150-69.



Гарантійний термін зберігання з'єднувачів 2РМД — 15 років від дня виготовлення.
Гарантійне напрацювання:
  - 1000 годин у всіх режимах та умовах, що допускаються ТУ;
  - 100 000 годин у полегшеному режимі.
Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання.

Структура умовного позначення:
2РМД30КПН24Г5В1
2РМД — тип з'єднувача;
30 — умовний розмір корпусу;
До - виду корпусу: К — кабельний, Б — блоковий (приладний);
П - вид патрубка: П — прямий, У — кутовий;
Н — тип гайки патрубка: Е — для екранованого кабелю, Н — для неекранованого кабелю;
24 - кількість контактів;
Г — частина з'єднувача: Ш - вилка; Г-розетка;
5 — позначення поєднання контактів;
В - покриття контактів: А - золото, В - срібло;
1 - теплостійкість 1 - 100 °C; 2 - 200 °C;
Л — ліва розетка (тільки для прохідних вилок).
