2РМТ42Б50Ш2В1В(2РМ42Б50Ш2В1В)
від 250 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 300 грн
- В наявності
- Оптом і в роздріб
2РМТ42Б50Ш2В1В(2РМ42Б50Ш2В1В)В наявності
від 250 ₴
+380 (66) 065-01-08
Фитосветильники- +380 (98) 151-78-76Радиодетали
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

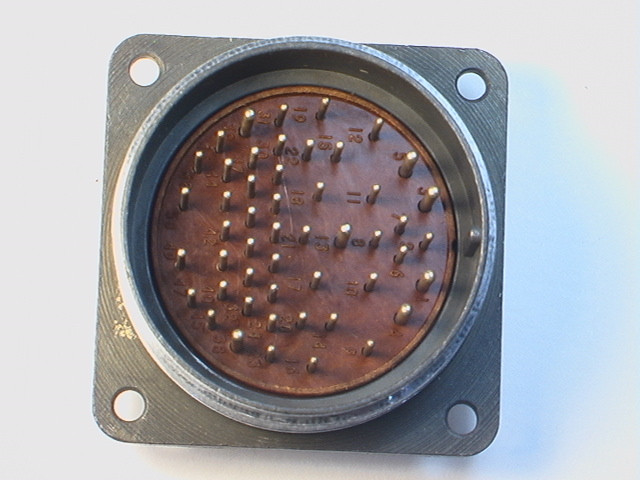

2РМТ42Б50Ш2В1В вилка приладова (блокова) без патрубка зі срібним покриттям контактів
З'єднувач 2РМТ42Б50Ш2В1В циліндричний низькочастотний тропікостійкий з нарізною фіксацією зчленованого положення.
Призначений для роботи в електричних ланцюгах постійного та змінного струмів частотою до 3 МГц за напруги 560 або 700 В залежно від типономінулу.
Використовуються для з'єднання й роз'єднання електричних ланцюгів (проводів, кабелів, вузлів і блоків) у різних типах електро- та радіоапаратури спеціального та загального призначення.
З'єднувачі 2РМТ виготовляються восьми конструктивних виконань по 15 типономінів кожного виконання, лише 825 типоконструкцій.
З'єднувачі складаються з двох частин: вилки та розетки.
Вилки та розетки можуть бути як приладовими (блоковими), так і кабельними.
Приладна частина з'єднувачів виготовляється без патрубків або з прямими патрубками, кабельна частина без патрубків, з прямими або кутовими патрубками.
Зчування з'єднувачів — нарізне, поляризація корпусів одношпонкова.
Покриття контактів — золото або срібло.
Метод монтажа - пайка.
Призначені для монтажу з екранованими або неекранованими кабелями (проводами) водночас змінюється вигляд кінцевої гайки патрубка.
Маркуються цифро-букванним кодом на корпусі з'єднувача.
Виготовляються для внутрішнього монтажу у всекліматичному виконанні В2.1 за ГОСТом 15150-69.
Категорія якості: «ОТК», «ВП», «ОС».
Технічні умови:
- приймання «1» АШДК.434410.062ТУ;
- приймання «5» ГЕ0.364.126ТУ;
— приймання «9» ГЕ0.364.126ТУ, бР0.364.045ТУ.
Гарантійний термін зберігання з'єднувачів 2РМТ — 15 років від дня виготовлення.
Гарантійне напрацювання:
- 1000 годин у всіх режимах та умовах, що допускаються ТУ;
- 100 000 годин у полегшеному режимі.
Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання.
Розшифрування умовного позначення:
2РМТ42Б50Г2В1В
2РМТ — тип з'єднувача;
42 — умовний розмір корпусу;
Б — тип корпусу: К — кабельний, Б — блоковий (приладний);
П - вид патрубка: П — прямий, У — кутовий;
Е — різновид гайки патрубка: Е — для екранованого кабелю, Н — для неекранованого кабелю;
50 — кількість контактів;
Г — частина з'єднувача: Ш - вилка; Г-розетка;
2 — позначення поєднання контактів;
В - покриття контактів: А - золото, В - срібло;
1 - теплостійкість 1 - 100 °C;
Л — ліва розетка (тільки для прохідних вилок);
В — всекліматичне вироблення.
З'єднувач 2РМТ42Б50Ш2В1В циліндричний низькочастотний тропікостійкий з нарізною фіксацією зчленованого положення.
Призначений для роботи в електричних ланцюгах постійного та змінного струмів частотою до 3 МГц за напруги 560 або 700 В залежно від типономінулу.
Використовуються для з'єднання й роз'єднання електричних ланцюгів (проводів, кабелів, вузлів і блоків) у різних типах електро- та радіоапаратури спеціального та загального призначення.
З'єднувачі 2РМТ виготовляються восьми конструктивних виконань по 15 типономінів кожного виконання, лише 825 типоконструкцій.
З'єднувачі складаються з двох частин: вилки та розетки.
Вилки та розетки можуть бути як приладовими (блоковими), так і кабельними.
Приладна частина з'єднувачів виготовляється без патрубків або з прямими патрубками, кабельна частина без патрубків, з прямими або кутовими патрубками.
Зчування з'єднувачів — нарізне, поляризація корпусів одношпонкова.
Покриття контактів — золото або срібло.
Метод монтажа - пайка.
Призначені для монтажу з екранованими або неекранованими кабелями (проводами) водночас змінюється вигляд кінцевої гайки патрубка.
Маркуються цифро-букванним кодом на корпусі з'єднувача.
Виготовляються для внутрішнього монтажу у всекліматичному виконанні В2.1 за ГОСТом 15150-69.
Категорія якості: «ОТК», «ВП», «ОС».
Технічні умови:
- приймання «1» АШДК.434410.062ТУ;
- приймання «5» ГЕ0.364.126ТУ;
— приймання «9» ГЕ0.364.126ТУ, бР0.364.045ТУ.
Гарантійний термін зберігання з'єднувачів 2РМТ — 15 років від дня виготовлення.
Гарантійне напрацювання:
- 1000 годин у всіх режимах та умовах, що допускаються ТУ;
- 100 000 годин у полегшеному режимі.
Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання.
Розшифрування умовного позначення:
2РМТ42Б50Г2В1В
2РМТ — тип з'єднувача;
42 — умовний розмір корпусу;
Б — тип корпусу: К — кабельний, Б — блоковий (приладний);
П - вид патрубка: П — прямий, У — кутовий;
Е — різновид гайки патрубка: Е — для екранованого кабелю, Н — для неекранованого кабелю;
50 — кількість контактів;
Г — частина з'єднувача: Ш - вилка; Г-розетка;
2 — позначення поєднання контактів;
В - покриття контактів: А - золото, В - срібло;
1 - теплостійкість 1 - 100 °C;
Л — ліва розетка (тільки для прохідних вилок);
В — всекліматичне вироблення.
Основні технічні характеристики з'єднувачів 2РМТ:
| Загальні характеристики з'єднувачів 2РМТ: | |
|---|---|
| Тип з'єднувача: | негерметичний, тропікостійкий |
| Кліматичне виготовлення: | всекліматична |
| Склад з'єднувача: | вилка, розетка |
| Тип корпусу: | блоковий, кабельний |
| Виготовлення монтажної частини: | без патрубка, прямий, кутовий |
| Екранований або неекранований: | екранований |
| Тип зчленування: | нарізне |
| Покриття контактів: | золото, срібло |
| Способ монтажа: | об'ємний, пайкою |
| Монтаж: | внутрішній |
| Технічні параметри з'єднувачів 2РМТ: | |
| Загальна кількість контактів: | 4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50 |
| Максимальний струм на одиничний контакт, А: - діаметр контакту, 1,0 мм - діаметр контакту, 1,5 мм - діаметр контакту, 2,0 мм - діаметр контакту, 3,0 мм |
5....8 7....15 18 32 |
| Опір контактів, не більш ніж МОм: - діаметр контакту, 1,0 мм - діаметр контакту, 1,5 мм - діаметр контакту, 2,0 мм - діаметр контакту, 3,0 мм |
5,0 2,5 1,6 0,8 |
| Максимальна робоча напруга, В: | 700 |
| Опір ізоляції в нормальних кліматичних умовах, не менш ніж МОм: | 5000 |
| Синусоїдальна вібрація, діапазон частот, Гц: | 1....5000 |
| Синусоїдальна вібрація, прискорення, м/с2 (g): | 490 (50) |
| Механічний удар, одиничної дії з прискоренням, м/с2 (g): | 5000 (500) |
| Механічний удар, багаторазової дії з прискоренням, м/с2 (g): | 1000 (100) |
| Мінімальне напрацювання, годин: | 1000 |
| Кількість зчленувань — розчленувань: | 500 |
| Термін зберігання, років: | 15 |
| Підвищена відносна вологість повітря за температури +40°C: | 98% |
| Робоча температура довкілля, °C: | от -60 до +100 |
Інформація для замовлення
- Ціна: від 250 ₴
