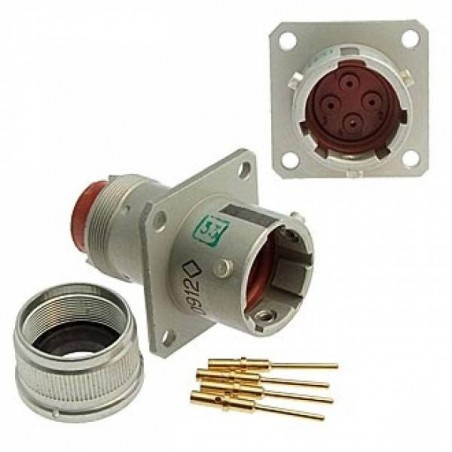

З'єднувачі СНЦ23-4/14В-1-В циліндричні низькочастотні малогабаритні для внутрішнього монтажу байонетним зчленуванням.
Призначені для роботи в електричних ланцюгах постійного та змінного (частотою до 3 МГц) струмів за напруги до 700 В.
Застосовуються для з'єднання й роз'єднання електричних ланцюгів у радіоелектронній апаратурі спеціального та загального призначення.
З'єднувачі складаються з двох частин: вилки та розетки.
Виделки та розетки можуть бути як приладовими, так і кабельними.
Кабельна та приладова частина з'єднувача СНЦ23 може виготовлятися без кожуха, з прямим або кутовим кожухом, або з обойною під термоусмоктувані трубки.
Приладні частини з'єднувачів можуть виготовлятися з контактами для друкованого монтажу.
Розетки СНЦ23 взаємозчленовані з вилками СНЦ27, СНЦ28, СНЦ29 по бР0.364.038ТУ та вилками ОНЦ-БГ-1 по КДПА.430421.01ЗТУ.
Вилки та розетки мають п'ятишпонову поляризацію корпусу та багатопозиційне встановлення ізолятора в корпусі.
З'єднання з'єднувачів — байонетне.
Покриття контактів — золото.
З'єднувачі СНЦ23 виготовляються для внутрішнього монтажу у всекліматичному виконанні [В] за ГОСТ В 20.39.404-81.
Категорія якості: «ОТК», «ВП», «ОСМ».
Технічні умови:
- приймання «1» НКЦС.434410.112ТУ;
- приймання «5» ГЕ0.364.241ТУ;
- приймання «7» ГЕ0.364.241ТУ, П0.070.052.
Гарантійний термін зберігання з'єднувачів СНЦ23 — не менш ніж 25 років від дня виготовлення.
Гарантійне напрацювання:
- 1000 годин у всіх режимах та умовах, що допускаються ТУ;
- 100 000 годин у полегшеному режимі.
Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання.
Розшифрування умовного позначення:
СНЦ23-4/14В-1-В
СНЦ23 — тип з'єднувача;
4 — кількість контактів;
14 — умовний розмір корпусу;
В - тип корпусу: В - виделка, Р-розетка;
1 — конструктивне виготовлення:
- 1 — приладова частина без кожуха,
- 2 - приладова частина з прямим кожухом,
- 4 — приладова частина з кутовим кожухом,
- 6 — кабельна частина з прямим кожухом,
- 8 — кабельна частина з кутовим кожухом,
- 11 — кабельна частина без кожуха,
- 12 — приладова частина з обоймою під термоусмоктувані трубки,
- 13 — кабельна частина з обоймою під термоусмоктувані трубки;
а - кутове положення ізолятора в корпусі вилки (у разі нормального положення ізолятора буквений індекс не простається);
В — всекліматичне вироблення.
Призначені для роботи в електричних ланцюгах постійного та змінного (частотою до 3 МГц) струмів за напруги до 700 В.
Застосовуються для з'єднання й роз'єднання електричних ланцюгів у радіоелектронній апаратурі спеціального та загального призначення.
З'єднувачі складаються з двох частин: вилки та розетки.
Виделки та розетки можуть бути як приладовими, так і кабельними.
Кабельна та приладова частина з'єднувача СНЦ23 може виготовлятися без кожуха, з прямим або кутовим кожухом, або з обойною під термоусмоктувані трубки.
Приладні частини з'єднувачів можуть виготовлятися з контактами для друкованого монтажу.
Розетки СНЦ23 взаємозчленовані з вилками СНЦ27, СНЦ28, СНЦ29 по бР0.364.038ТУ та вилками ОНЦ-БГ-1 по КДПА.430421.01ЗТУ.
Вилки та розетки мають п'ятишпонову поляризацію корпусу та багатопозиційне встановлення ізолятора в корпусі.
З'єднання з'єднувачів — байонетне.
Покриття контактів — золото.
З'єднувачі СНЦ23 виготовляються для внутрішнього монтажу у всекліматичному виконанні [В] за ГОСТ В 20.39.404-81.
Категорія якості: «ОТК», «ВП», «ОСМ».
Технічні умови:
- приймання «1» НКЦС.434410.112ТУ;
- приймання «5» ГЕ0.364.241ТУ;
- приймання «7» ГЕ0.364.241ТУ, П0.070.052.
Гарантійний термін зберігання з'єднувачів СНЦ23 — не менш ніж 25 років від дня виготовлення.
Гарантійне напрацювання:
- 1000 годин у всіх режимах та умовах, що допускаються ТУ;
- 100 000 годин у полегшеному режимі.
Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання.
Розшифрування умовного позначення:
СНЦ23-4/14В-1-В
СНЦ23 — тип з'єднувача;
4 — кількість контактів;
14 — умовний розмір корпусу;
В - тип корпусу: В - виделка, Р-розетка;
1 — конструктивне виготовлення:
- 1 — приладова частина без кожуха,
- 2 - приладова частина з прямим кожухом,
- 4 — приладова частина з кутовим кожухом,
- 6 — кабельна частина з прямим кожухом,
- 8 — кабельна частина з кутовим кожухом,
- 11 — кабельна частина без кожуха,
- 12 — приладова частина з обоймою під термоусмоктувані трубки,
- 13 — кабельна частина з обоймою під термоусмоктувані трубки;
а - кутове положення ізолятора в корпусі вилки (у разі нормального положення ізолятора буквений індекс не простається);
В — всекліматичне вироблення.

Основні технічні характеристики з'єднувачів СНЦ23:
Загальні характеристики з'єднувачів СНЦ23: | |
---|---|
Тип з'єднувача: | циліндричний, низькочастотний, малогабаритний |
Кліматичне виготовлення: | всекліматичне за ГОСТ В 20.39.404-81 |
Умовний розмір корпусу: | 14, 18, 22, 24, 27, 30, 33, 36, 39 |
Склад з'єднувача: | вилка, розетка |
Тип корпусу: | блоковий (приладний), кабельний |
Виготовлення монтажної частини: | без кожуха, з прямим кожухом, з кутовим кожухом, з обоймою під термоусмоктувальну трубку |
Тип зчленування: | байонетний |
Поляризація корпусу: | багатошпонкова поляризація корпусу та багатопозиційне встановлення ізолятора в корпусі |
Покриття контактів: | золото |
Способ монтажа: | об'ємний, обтисканням |
Технічні параметри з'єднувачів СНЦ23: | |
Загальна кількість контактів: | 3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61 |
Опір контактів, не більш ніж МОм: - діаметр контакту, 1,0 мм - діаметр контакту, 1,5 мм - діаметр контакту, 2,0 мм |
4,0 2,5 1,6 |
Максимальний струм на одиничний контакт, А: - діаметр контакту, 1,0 мм - діаметр контакту, 1,5 мм - діаметр контакту, 2,0 мм |
11 20 35 |
Максимальна робоча напруга, В: | 700 |
Опір ізоляції в нормальних кліматичних умовах, не менш ніж МОм: | 5000 |
Синусоїдальна вібрація, діапазон частот, Гц: | 1....5000 |
Синусоїдальна вібрація, прискорення, м/с2 (g): | 400 (40) |
Механічний удар, одиничної дії з прискоренням, м/с2 (g): | 5000 (500) |
Механічний удар, багаторазової дії з прискоренням, м/с2 (g): | 1500 (150) |
Лінійне прискорення, м/с2 (g): | 2000 (200) |
Атмосферний знижений тиск, Па (мм рт.ст.): | 1,33·10-10 (10-12) |
Підвищена відносна вологість повітря за температури +35 °C: | 100% |
Робоча температура довкілля, °C: | от -60 до +200 |
Мінімальне напрацювання, годин: | 1000 |
Кількість зчленувань-розчленувань: | 500 |
Термін зберігання, років: | 25 |
