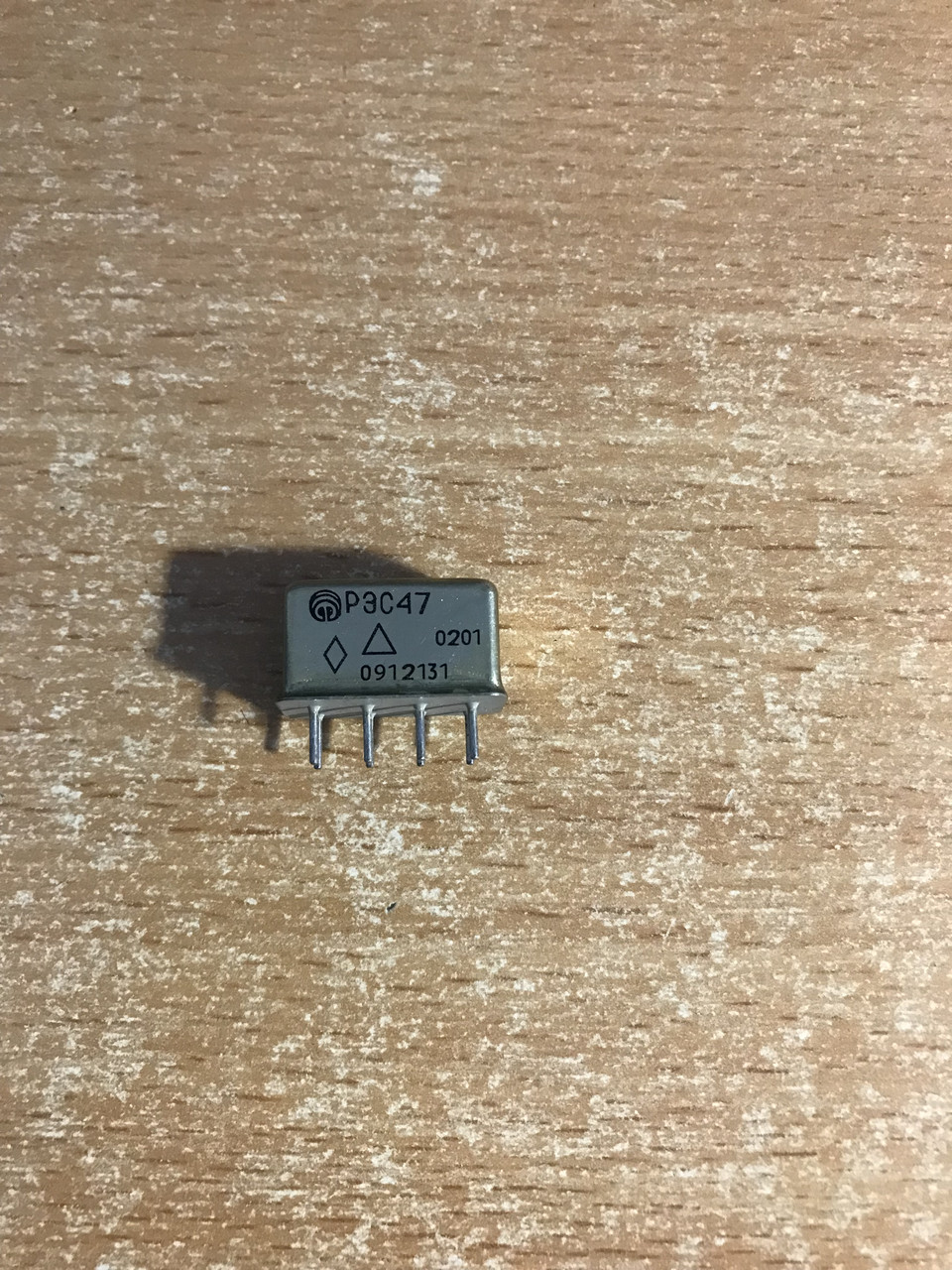

Реле РЭС47 РФ4. 500.407-0201 (0201) 27В
- Немає в наявності
від 100 ₴
+380 (98) 535-73-71
Светильники ,лампы,прожекторы
- +380 (67) 462-04-49Светильники ,лампы,прожекторы
повернення товару протягом 14 днів за домовленістю
Реле РЭС47 РФ4. 500.407-0201 (0201) 27ВНемає в наявності
від 100 ₴
Опис
РЭС-47 — герметизоване, двопозиційне, одностабільне реле постійного струму призначене для комутації електричних ланцюгів постійного та змінного струму частотою 50-2500 Гц.
Технічні умови: РФ0.450.047 ТУ.
Умови експлуатації:
- Температура довкілля від -60 до +85 °C.
- Відносна вологість до 98% за температури +35 °C.
- Атмосферний тиск від 133 •10-5 до 304 кПа.
Технічні характеристики:
- Опір ізоляції між струмовідними елементами, струмовідними елементами та корпусом:
- у нормальних кліматичних умовах не менш ніж 200 МОм;
- в умовах підвищеної вологості не менш ніж 10 МОм;
- за максимальної температури не менш ніж 50 МОм;
- Опір обмотки, Ом — 585÷715;
- Струм спрацьовування, мА - 21;
- Струм відпускання, мА — 2,5;
- Робоча напруга, В — 21,5÷34.
Електрична міцність ізоляції в нормальних кліматичних умовах:
- між струмовідними елементами не менш ніж 350 В;
- між струмовідними елементами та корпусом не менш ніж 500 В.
Час спрацьовування реле не більш ніж 1,5-9 мс.
Час відпускання не більш ніж 1-7,5 мс.
Маса реле: 9 г.
Технічні характеристики реле РЕС-93:
| Технічні характеристики | Значення |
|---|---|
Опір ізоляції між струмовідними ланцюгами, струмовідними ланцюгами та корпусом, МОм: - у нормальних кліматичних умовах: - в умовах підвищеної вологості: - за максимальної температури: |
200 5 20 |
| Електрична міцність ізоляції між струмовідними елементами, В: | 200 |
| Електрична міцність ізоляції між струмовідними елементами та корпусом, В: | 200 |
| Вібраційні навантаження: - діапазон частот, Гц: - прискорення, м/с2 (g): |
3000 200 (20) |
| Лінійне прискорення, м/с2 (g): | до 1000 (100) |
| Механічний удар, одиничної дії з прискоренням, м/с2 (ударів): | 1500 (9) |
| Механічний удар, багаторазової дії з прискоренням, м/с2 (ударів): | 750 (4000) |
| Відносна вологість повітря за температури +35 °C: | до 98% |
| Атмосферний тиск, Па: | от 1,33х10-6 до 3,04х105 |
| Робоча температура довкілля, °C: | от -60 до +85 |
| Маса реле, г: | 2,8 |
| Мінімальний термін експлуатації, років: | 12 |
Основні електричні параметри реле РЕС-93:
| Номер паспорта реле | Кількість груп контактів | Робоча напруга | Опір обмотування | Напруга | Час | Опір контактів | Діапазон комутації |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| спрацьовування | відпускання | спрацьовування | відпускання | ток | напруга | |||||
| В | Ом | В | В | мс | мс | Ом | А | В | ||
| РЭС-93 ЯЛ4.500.014 | 2з | 4…5,5 | 145 ±21 | 2,3 | 0,3 | 1,0 | 0,3 | 0,4 | 5x10-6...0,1 | 5x10-2…40 |
| РЭС-93 ЯЛ4.500.014-01 | 2з | 4,75...5,25 | 280 ±42 | 3,0 | 0,45 | 1,0 | 0,3 | 0,4 | 5x10-6...0,1 | 5x10-2…40 |
| РЭС-93 ЯЛ4.500.014-02 | 2з | 11,3…13,9 | 1040 ±156 | 6,4 | 0,9 | 1,0 | 0,3 | 0,4 | 5x10-6...0,1 | 5x10-2…40 |
| РЭС-93 ЯЛ4.500.014-03 | 2з | 23…29,7 | 3650 ±730 | 13,3 | 1,7 | 1,0 | 0,3 | 0,4 | 5x10-6...0,1 | 5x10-2…40 |
Інформація для замовлення
- Ціна: від 100 ₴
