Д208В (Д208НВ) Дроссель

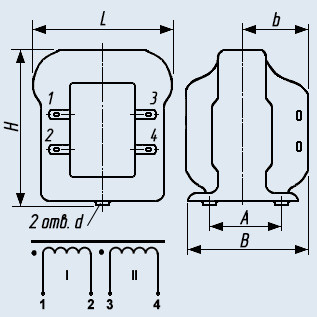

Д208В Дросель Д208В малогабаритний низькочастотний уніфікований у всекліматичному виконанні з двома обмотками та індуктивністю за номінального струму 0,0003 Гн. Призначений для роботи в джерелах живлення й використовується в фільтрах випрямлячів радіоелектрононої й радіотехнічної апаратури загального та спеціального призначення. Дроселі фільтрів випрямлячів типу Д виготовляються на броневих магнітопроводах уніфікованої конструкції, індуктивністю від 150 мкГн до 5 Гн і номінальним струмом підмагнічування від 0,05 до 50 А. Випускаються 74 типономінів на магнітопроводах типу ШЛ и ШЛМ. Дросель складається з магнітопроводу, котушки, шпалери та пристрою кріплення. Конструкція дроселей розроблена для монтажу на металевому шасі апаратури або на друкованих платах зі змішаним монтажем і кріпленням гвинтами. Виробляються у всекліматичному виконанні «В» за ГОСТ В 20.39.404-81. Дроселі фільтрів випрямлячів типу Д допускають експлуатацію за температури довкілля від -60 до +85 °C і відносної вологості повітря 98% за температури +40 °C. Стійкі до впливу синусоїдальні вібрації в діапазоні частот 5-5000 Гц з пришвидшенням 40 g і ударних навантажень із тривалістю 1-3 мс із пришвидшенням 150 g. Категорія якості: «ОТК», «ВП». Технічні умови:   — приймання «5» КРЮМ0.475.002ТУ або ОЮ0.475.013ТУ (залежно від виробника). Гарантійний термін зберігання дроселей Д208В — 20 років із дати приймання замовником, а в разі переперевірки виробу — з дати переперевірки. Мінімальна напрацювання:   - 20 000 годин — у всіх режимах, що допускаються ТУ;   - 100 000 годин — у полегшеному режимі. Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання. Основні технічні й експлуатаційні характеристики дросей фільтрів випрямлячів типу Д: ● Індуктивність за номінального струму... від 0,00015 до 5 Гн; ● Номінальний струм підмагнічування... від 0,05 до 50 А; ● Змінний складник... до 100 В; ● Диапазон частот ...... от 5 до 5000 Гц; ● Температура довкілля... -60...+85 °С; ● Мінімальне напрацювання... 20 000 годин; ● Термін зберігання... 20 років; ● Габаритні розміри... від 25х27,5х29 до 84х55х89 мм; ● Маса... від 40 до 2680 г. Розшифрування маркування дроселя фільтра випрямлячів: Д208В Д — скорочене позначення типу дроселя; 208 — порядковий номер розробки; Н - варіант конструктивного виготовлення дроселя; В — позначення всекліматичного виконання. Характеристики Задати питання
