Д220НВ Дроссель
80 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 300 грн
- В наявності
- Оптом і в роздріб
- +380 (98) 151-78-76Радиодетали
Д
Дросель Д для фільтрів випрямлячів низькочастотні вироблення В, НВ ДЗ ТЮО.475.013ТУ є електротехнічними компонентами електронних схем.
Призначення

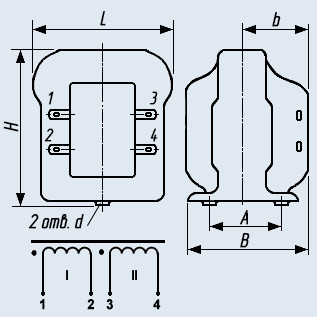

Функціонують у джерелах електроживлення радіотехнічних пристроїв. Конструкція дроселя складається з магнітопроводу, що частково розташовується всередині каркаса, на якому намотані обмотки.
Є 74 модифікації дросселів, що розрізняються:
- розміром магнітопроводу,
- індуктивністю обмоток,
- вагою.
Характеристики
|
Мінімальна індуктивність |
0,15 мГн |
|
Максимальна індуктивність |
5 000 мГн |
|
Межі струму підмагнічування |
(0,05÷50) А |
|
Допустима амплітуда змінної компоненти |
|
|
Робочий частотний інтервал |
(50÷5000) Гц |
|
Допустиме прискорення одинарних ударів |
|
|
Робочий температурний інтервал |
(-60÷+140) °C |
|
Допустима зовнішня вологість |
98% при +25 °C |
|
Тип магнітопроводу |
ШЛ/ШЛМ |
|
Розміри магнітопроводу ШЛ |
5х(5/8/10) |
|
Розміри магнітопроводу ШЛМ |
8х(10/12,5) 10х(10/12,5/20) 12х(12,5/16) 16х(16/25/32) 20х(25/32) 25х(32/40) |
|
Кліматичне виготовлення |
В |
|
Мінімальний розмір деталі |
27,5х25х29 мм |
|
Максимальний розмір деталі |
55х89х84 мм |
|
Маса (min — max) |
0,04 кг — 2,68 кг |
Модифікації
|
Дроссель Д201, Д202, Д203, Д204, Д205, Д206, Д207, Д208, Д209 |
Магнітопровід ШЛ5х5 |
|
Дроссель Д210, Д211, Д212, Д213, Д214 |
Магнітопровід ШЛ5х8 |
|
Дроссель Д215, Д216, Д217, Д218, Д219 |
Магнітопровід ШЛ5х10 |
|
Дроссель Д220, Д221, Д222, Д223 |
Магнітопровід ШЛМ8х10 |
|
Дроссель Д224, Д225, Д226, Д227 |
Магнітопровід ШЛМ8х12,5 |
|
Дроссель Д228, Д229, Д230, Д231 |
Магнітопровід ШЛМ10х10 |
|
Дросель Д232, Д233, Д234, Д235 |
Магнітопровід ШЛМ10х12,5 |
|
Дросель Д236, Д237 |
Магнітопровід ШЛМ10х20 |
|
Дросель Д238, Д239, Д240, Д241, Д242, Д243 |
Магнітопровід ШЛМ12х12,5 |
|
Дроссель Д244, Д245, Д246, Д247 |
Магнітопровід ШЛМ12х16 |
|
Дросель Д248, Д249, Д250, Д251 |
Магнітопровід ШЛМ16х16 |
|
Дросель Д252, Д253, Д254, Д255 |
Магнітопровід ШЛМ16х25 |
|
Дросель Д256, Д257, Д258, Д259 |
Магнітопровід ШЛМ16х32 |
|
Дросель Д260, Д261, Д262, Д263 |
Магнітопровід ШЛМ20х25 |
|
Дросель Д264, Д265, Д266, Д267 |
Магнітопровід ШЛМ20х32 |
|
Дросель Д268, Д269, Д270, Д271 |
Магнітопровід ШЛМ25х32 |
|
Дроссель Д272, Д273, Д274 |
Магнітопровід ШЛМ25х40 |
- Ціна: 80 ₴
