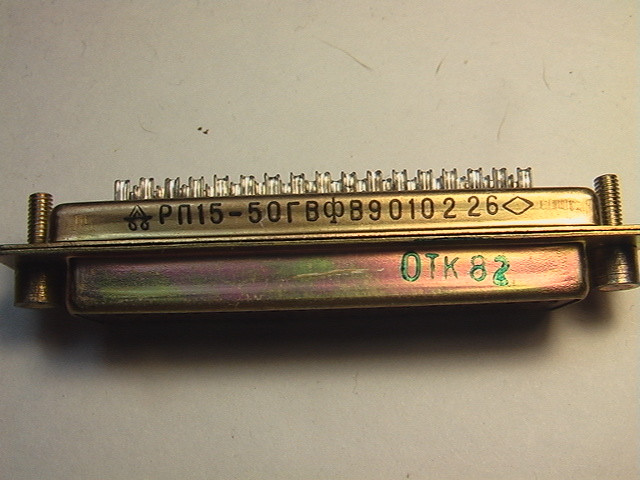

Розетка блокова РП15-50ГВФВ
Призначення та опис.
Комбіновані з'єднувачі для об'ємного монтажу РП15 призначені для роботи в низькочастотних електричних ланцюгах постійного струму, змінного та імпульсного струмів із частотою до 3 МГц і імпульсного струмів за напруги до 400 В, у високочастотних ланцюгах частотою до 10 ГГц за напруги до 100 В.
З'єднувачі внутрішнього типу складаються з приладової вилки та приладової розетки.
З'єднувачі з гвинтовим замком — з кабельної вилки та приладової розетки.
Виделки можуть мати кожух, розетки — фіксатор.
Кабельні вилки виготовляються зі штампованим металевим кожухом, розетки приладові — без кожуха з гвинтовим фіксатором.
Покриття низькочастотних контактів з'єднувачів — срібло або золото, високочастотних — срібло.
Залежно від схеми розташування контактів з'єднувачі мають 10 типономінів.
З'єднувачі РП15 призначені для внутрішнього монтажу, у кліматичному виконанні В.
Технічні умови: НКЦС.434410.509 ТУ.
Структура умовного позначення: РП15-50ГВФВ
РП15 - тип роз'єму: роз'єм ручного зчленування прямокутний;
50 - кількість контактів (9,10,14,15,23,32,50)
Г-від з'єднувача: Ш - вилка, Г-розетка;
В (А) — покриття контактів: В — срібло, А - золото;
222 — наявність і кількість високочастотних контактів (1,2,3,4,5);*
* Приклад позначення: 22 - два ВЧ контакту з умовним номером "2";
222 — три ВЧ контакту з умовним номером "2";
2-6 — шість ВЧ контактів із умовним номером "2";
Ф - наявність фіксатора (для розетки);
До - наявність кожуха (для вилки);
В - всекліматичне виготовлення
Основні технічні характеристики з'єднувачів РП15:
Загальні характеристики з'єднувачів РП15: Технічні параметри з'єднувачів РП15:Тип з'єднувача: | комбінований, прямокутний |
Тип корпусу: | блоковий (приладний), кабельний |
Тип зчленування: | рубне, з гвинтовим замком |
Покриття контактів: | золото, срібло |
Способ монтажа проводов: | об'ємний, пайкою |
Монтаж: | внутрішній |
Загальна кількість контактів: | 50 |
Опір контактів, не більш ніж МОм: - низькочастотних контактів: - високочастотних контактів: |
5 10 |
Робочий струм на кожен контакт, А: | 5 |
Максимальна робоча напруга, В: - низькочастотних контактів: - високочастотних контактів: |
400 100 |
Опір ізоляції в нормальних кліматичних умовах, не менш ніж МОм: - низькочастотних контактів: - високочастотних контактів: |
5000 1000 |
Синусоїдальна вібрація: - діапазон частот, Гц: - прискорення, м/с2 (g): |
1....5000 500 (50) |
Механічний удар, одиничної дії, м/с2 (g): | 10000 (1000) |
Механічний удар, багаторазової дії, м/с2 (g): | 1500 (150) |
Робоча температура довкілля, °C: | от -60 до +125 |
Підвищена відносна вологість повітря за температури +40 °C, %: | 98 |
Атмосферний знижений робочий тиск, Па (мм рт.ст.): | 1,34х10-9 (10-12) |
Мінімальне напрацювання, годин: | 10000 |
Кількість зчленувань-розчленувань: | 500 |
Термін зберігання, років: | 15 |
