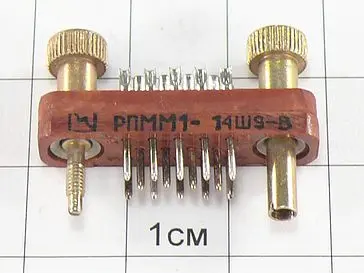

РПММ1-14Ш9-В

Ціна вказана без НДС.

Призначення та опис.
З'єднувачі РПММ1 прямокутні низькочастотні мікромініатюрні для об'ємного монтажу врубного зчленування.
Призначені для роботи в електричних ланцюгах постійного, змінного частотою до 3 МГц і імпульсного струмів за напруги до 200 В і сили струму до 3 А.
Застосовуються для з'єднання й роз'єднання електричних ланцюгів в авіаційній та космічній техніці, у блоках і приладах спеціальних систем керування.
З'єднувачі РПМ1 виготовляються одного типу, 9 типономіналів, 4 конструктивних витворів.
Складаються з двох частин: вилки та розетки.
Виделки та розетки можуть бути як приладовими (блоковими), так і кабельними.
Приладна частина виготовляється без кожуха або з нарізними напрямними, кабельна частина без кожуха або з хомутом.
У кабельних і приладових частинах з'єднувачів передбачені нарізні напрямні штирі та втулки.
Матеріал покриття контактів — срібло.
Під'єднання дротів до хвостовиків контактів методом паяння.
З'єднувачі РПМ1 призначені для внутрішнього монтажу та виготовляються у всекліматичному виконанні «В».

Категорія якості: "ВП", "ОС".
Технічні умови:
  - приймання «5» Ке0.364.000ТУ;
  — приймання «9» Ке0.364.000ТУ, НЩ0.364.005ТУ.

Розшифрування умовного позначення: РПММ1-14Ш9-В
РПММ - Тип з'єднувача: низькочастотний, прямокутний, мікромініатюрний.
1 - Порядковий номер розробки.
14 - Кількість контактів (8, 11, 14, 20, 26, 35, 44, 50, 66);
Ш - Тип контакту: Г — гніздовий (розетка), Ш - штировий (вилка);
9 - Конструктивне виготовлення:
      1 — блокова частина без кожуха;
      3 — блокова частина з нарізними напрямними;
      8 - кабельна частина з хомутом;
      9 — кабельна частина без кожуха
В - Всекліматичне вироблення.
 Основні технічні характеристики з'єднувачів РПММ1:
