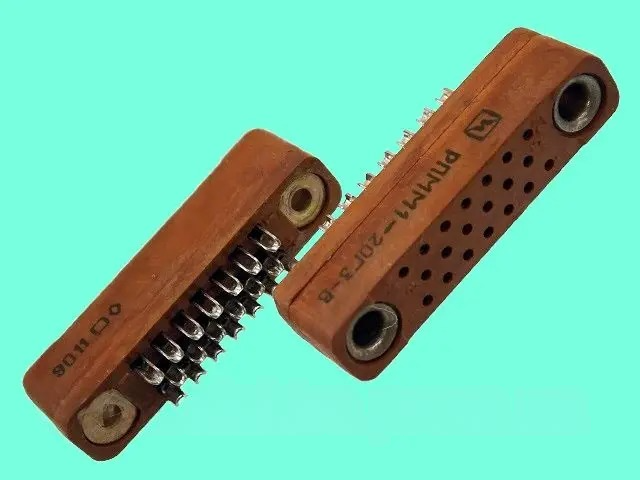

РПММ1-20Г3-В

З'єднувач РПМ1-20Г3-В — це прямокутний низькочастотний мікромініатюрний роз'єм для об'ємного монтажу, призначений для роботи в електричних ланцюгах постійного, змінного (частотою до 3 МГц) та імпульсного струмів.

Основні технічні характеристики:

• Кількість контактів: 20.
• Максимальна робоча напруга: до 200 В (амплітудне значення).
• Максимальне струмове навантаження на контакт: до 3 А.
• Опір контактів: не більш ніж 5 мОм.
• Опір ізоляції: не менш ніж 5000 МОм.
• Зусилля розчленування контактів: від 0,04 кгс до 0,12 кгс.
• Зусилля розчленування з'єднувачів: від 1,5 кгс до 2 кгс.
• Мінімальна напрацювання: 10000 годин.
• Кількість циклів зчленування-розчленування: щонайменше 500.
• Мінімальний термін зберігання: 15 років.

Умови експлуатації:

• Температура довкілля: от -60 °C до +100 °C.
• Синусоїдальна вібрація:
  • Діапазон частот: від 1 Гц до 5000 Гц.
  • Амплітуда прискорення: 150 м/с2.
• Механічний удар багаторазової дії:
  • Ударне прискорення: 1500 м/с2.
  • Тривалість дії: від 1 мс до 3 мс.
• Механічний удар одиничної дії:
  • Ударне прискорення: 10 000 м/с2.
  • Тривалість дії: від 0,2 мс до 1 мс.

З'єднувачі РПМ1-20Г3-В складаються з двох частин: вилки (штир) та розетки (гнізо). Приладна (блокова) частина може бути виготовлена з нарізними напрямними, що забезпечують надійне з'єднання. Матеріал покриття контактів — срібло, що забезпечує низький перехідний опір і високу надійність контакту. Під'єднання дротів до хвостовиків контактів відбувається методом паяння. З'єднувачі РПМ1 призначені для внутрішнього монтажу та виготовляються у всекліматичному виконанні «В».

Якщо ви зацікавлені в придбанні з'єднувача РПММ1-20Г3-В, його можна знайти в різних постачальників. Наприклад, компанія «СПБЗІП» пропонує цей роз'єм за ціною 2000 рубів.

Також його можна придбати через інтернет-магазини, як-от Arbatex.ru.
Зверніть увагу, що ціна може відрізнятися залежно від типу приймання («ВП», «ОС») і року випуску виробу.
