Рпн23-5ШВ

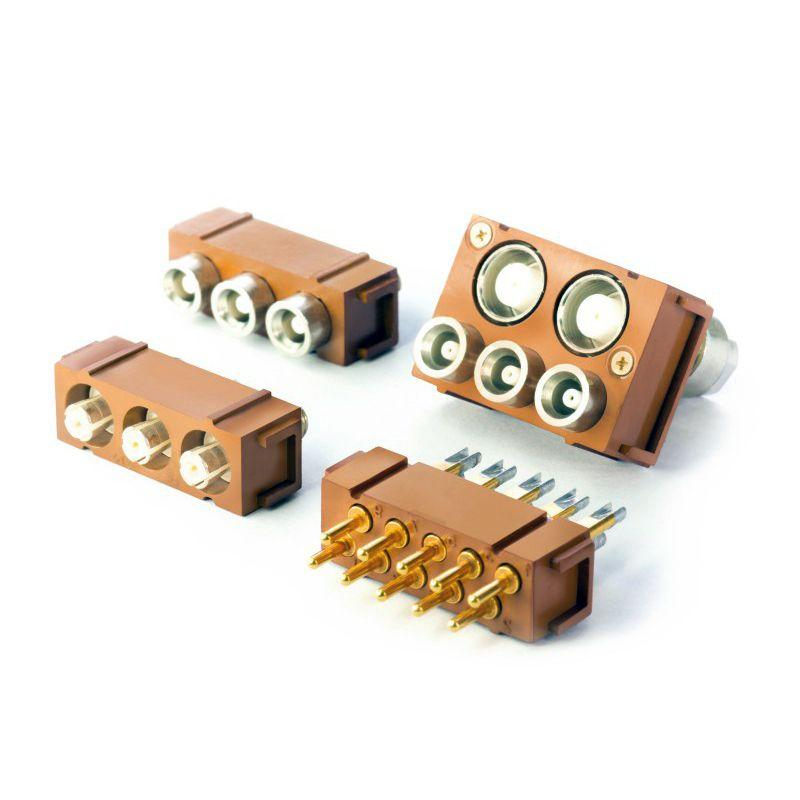

З'єднувач РПН23-5ШВ — це прямокутний комбінований роз'єм, що поєднує радіочастотні та низькочастотні контакти, призначений для внутрішнього монтажу. Він застосовується в різних електронних пристроях, що вимагають надійного з'єднання в умовах впливу кліматичних і механічних чинників.

Основні технічні характеристики:

• Тип з'єднувача: комбінований, з радіочастотними та низькочастотними контактами.
• Кліматичне виготовлення: всекліматичне.
• Склад з'єднувача: виделка (штир) або розетка (гніздо).
• Виготовлення монтажної частини: без кожуха.
• Тип зчленування: рубне.
• Покриття контактів: золото або срібло.
• Способ монтажа проводов: пайка.
• Монтаж: внутрішній.
• Загальна кількість контактів: 5.
• Опір контактів:
  • низькочастотні контакти: не більш ніж 2,5 мОм.
  • радіочастотні контакти: не більш ніж 10 мОм.
• Робочий струм на кожен контакт: від 1,6 до 5 А (залежно від схеми розташування контактів).
• Максимальна робоча напруга: від 145 до 355 В (залежно від схеми розташування контактів).
• Опір ізоляції в нормальних кліматичних умовах:
  • низькочастотні контакти: не менш ніж 5000 МОм.
  • радіочастотні контакти: не менш ніж 1000 МОм.
• Синусоїдальна вібрація:
  • діапазон частот: від 1 до 2000 Гц.
  • прискорення: до 300 м/с2 (30 g).
• Механічний удар (одиничний): до 1500 м/с2 (150 g).
• Механічний удар (багаторазовий): до 350 м/с2 (35 g).
• Лінійні навантаження: до 500 м/с2 (50 g).
• Робоча температура довкілля: от -60 °C до +100 °C.
• Атмосферний знижений робочий тиск: 1,3 Па (1×10⁻³ мм рт. ст.).
• Мінімальна напрацювання: щонайменше 10 000 годин.
• Кількість циклів з'єднання — роз'єднання: щонайменше 1000.
• Термін зберігання: до 15 років.

З'єднувачі РПН23-5ШВ забезпечують надійне з'єднання в різних кліматичних умовах і за механічних впливів, що робить їх ідеальними для застосування у відповідальних і високонадійних електричних ланцюгах.
