ШР28У7ЕГ9 Віл Каб вуглецев

З'єднувач ШР28У7ЭГ9 являє собою низькочастотний циліндричний роз'єм із нарізним з'єднанням, призначений для роботи в електричних ланцюгах постійного та змінного струму частотою до 3 МГц за напруги до 850 В.

Розшифрування позначення ШР28У7ЕГ9:

• ШР: Тип з'єднувача (ниткочастотний циліндричний роз'єм із нарізним з'єднанням).
• 28: Умовний розмір корпусу.

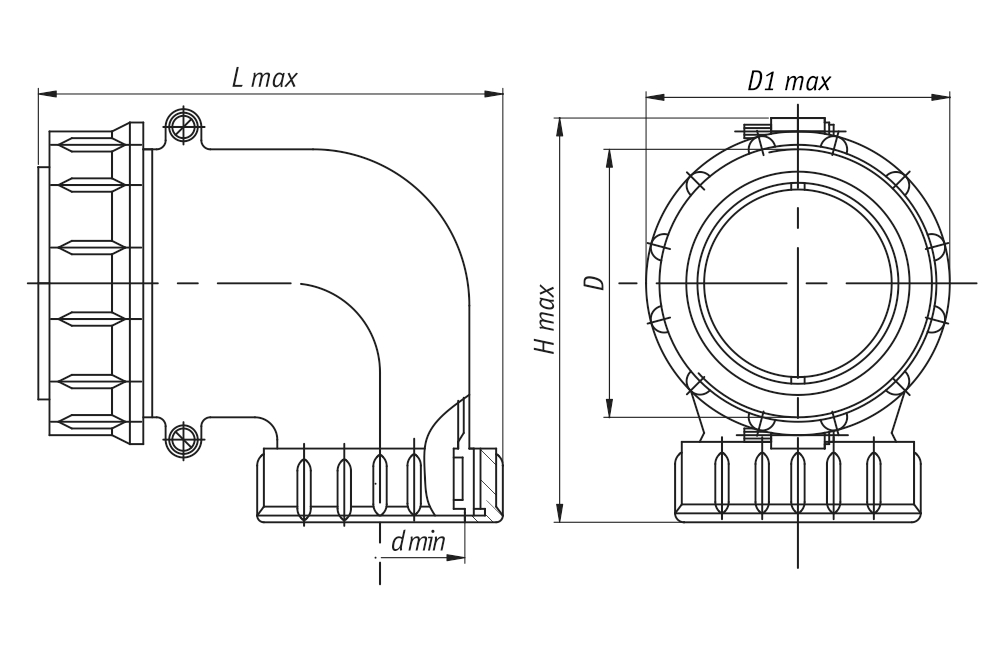

• У: Конструктивне виготовлення (кабельна частина з кутовим патрубком).
• 7: Кількість контактів.
• Е: Тип гайки патрубка (для екранованого кабелю).
• Г: Тип контактів (вилка).
• 9: Поєднання контактів (7 контактів діаметром 2,5 мм).

Основні характеристики ШР28У7ЕГ9:

• Кількість контактів: 7 контактів діаметром 2,5 мм.
• Опір контакту: не більш ніж 1 мОм.
• Максимальне струмове навантаження на контакт: до 35 А.
• Загальне максимальне струмове навантаження для з'єднувача: до 175 А.
• Робоча напруга: до 850 В.
• Опір ізоляції в нормальних кліматичних умовах: не менш ніж 5000 МОм.
• Кількість циклів зчленувань-розчленувань: 500.
• Мінімальна напрацювання: 1000 годин.
• Діапазон робочих температур: від -60 °C до +60 °C.

Застосування:

З'єднувачі серії ШР, включно з моделлю ШР28У7ЕГ9, широко використовуються в електро- та радіоапаратурі для надійного з'єднання електричних ланцюгів, дротів, кабелів, вузлів і блоків.
